| Tillig |
 |
|
|
|
|
|
|
| Schaltrelais |
 |
|
| Digimarc protected |
|
|
|
|
|
|
| |
|
|
| |
| Beschreibung: |

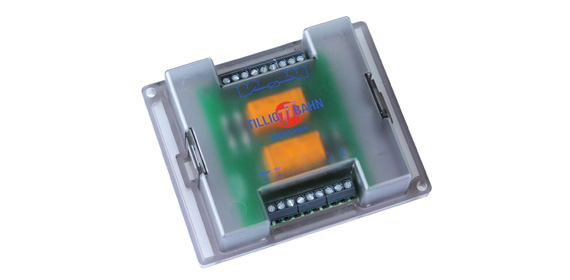

Das Relaismodul ersetzt das mechanische Relais, Art.-Nr. 08410, durch eine moderne elektronische Lösung in doppelter Ausführung.
Das Modul verfügt über je zwei potentialfrei verwendbare Wechselkontakte mit einer maximalen Strombelastbarkeit von je 1 A. Die Steuereingänge „1” und „2” sind kurzschlusssicher beschalten, so dass nahezu jedes Steuersignal im Bereich von -16 V bis ca. -8 V zum Schalten führt: U.a. Tastenpult gegen Massepotential oder Wechselspannung geschalten, Gleiskontakte an der Gleismasseseite angebracht, Reedkontakte, Optokoppler usw. Sie sind auch
zwischen mehreren Relaismodulen untereinander verschaltbar.
Der jeweilig letzte Schaltzustand bleibt auch im stromlosen Zustand erhalten
Einsatzmöglichkeiten des Bausteins:
- Wendezugautomatik, auch mit Endstellenpause
- Zwischenhalt
- automatische Kehrschleifensteuerung
- automatische Blocksteuerung
- Möglichkeit der Herzstückpolarisierung (z.B. Art.-Nr. 83230 Dreiwegeweiche) und der Weichenrückmeldung
Nenngröße H0, Maßstab 1:87, Spurweite 16,5mm
Nenngröße H0m, Maßstab 1:87, Spurweite 12mm
Nenngröße H0e, Maßstab 1:87, Spurweite 9mm
Nenngröße TT, Maßstab 1:120, Spurweite 12mm |
| |
| Daten & Details: |
| Hersteller: | | Tillig | | Art.-Nr. | | 08414 | | EAN: | | 4012501084140 | | Spur | | Neutral | | | | | Hersteller-Preis: | | 35,90 € |
|
|
| |
