| Schönwitz Sonstiges elektrisches Zubehör |
 |
|
|
|
|
|
|
| Konstantstromquelle |
 |
|
| Digimarc protected |
|
|
|
|
|
|
| |
|
|
| |
| Beschreibung: |

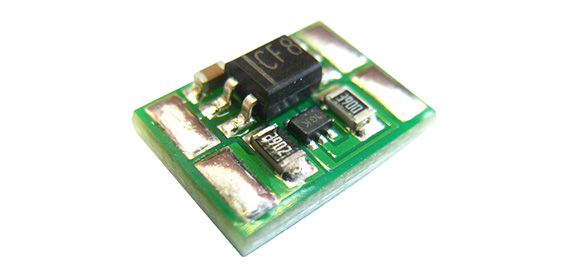

15mA Mini Miniatur Konstantstromquelle für LEDs KSQ2.
Dieser "intelligente Widerstand" versorgt Ihre LEDs auch bei Wechselspannung immer mit dem richtigen Strom.
Die Elektronik in der KSQ2 begrenzt den Strom unabhängig von der Versorgungsspannung auf ca. 15mA. Ihre LED leuchtet in einem Spannungsbereich zwischen 4V und 24V immer konstant. Anders als bei der KSQ1, kann die KSQ2 auch direkt an Ihrem Wechselspannungstransformator angeschlossen werden.
Es können je nach LED Typ und Eingangsspannung 11 LEDs in Reihe angeschlossen werden. Auch eine Parallelschaltung ist möglich, dann teilt sich der Strom auf die LEDs auf.
Die KSQ 2 hat zwei Anschlusspads an denen eine Gleich- oder Wechselspannung angeschlossen wird und zwei weitere Pads die als Ausgang + und - dienen.
Über das Anschlusspad am Brückengleichrichter kann zusätzlich noch ein Pufferkondensator angeschlossen werden um z.b. eine flackerfreie Zugbeleuchtung zu installieren.
Alle Anschlusspads sind vorverzinnt was ein einfaches verarbeiten ermöglicht. Auf der Platinenrückseite finden Sie nützliche Anschlusshinweise.
Technische Daten
Eingestellter Strom ca.: 15 mA
Betriebsspannung - 4 V bis 24 V AC / DC
Abmessungen L x B x H ca.: 11 x 8 x 3,5 mm
Gewicht ca.: 0,35 g
Spannungsabfall an dem Regler: ca. 1,5 V
Stromtoleranz: +/- 10 % möglich |
| |
| Daten & Details: |
| Hersteller: | | Schönwitz | | Art.-Nr. | | 50317 | | EAN: | | 4251319503171 | | Spur | | Neutral | | Stromsystem | | Alle | | Abmessung (LxBxH) | | 11 x 8 x 3,5 mm | | | | | Hersteller-Preis: | | 1,99 € |
|
|
|
|
| |
|
|
| |
