| Beschreibung: |

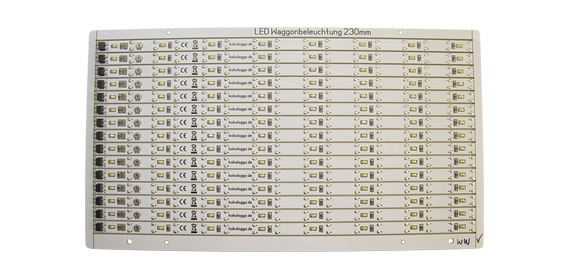

15 Stück Sparpack LED Waggonbeleuchtung warmweiß H0 N TT
Technische Daten:
15 Stück zum einfachen heraustrennen.
Leuchtfarbe - gelb
Anzahl der LEDs pro Stück - 8 LEDs
Digital- und Analogtauglich
Spannungsbereich Gleichspannung - 4V bis 24V
Spannungsbereich Wechselspannung - 4V bis 16V
Stromverbrauch - ca. 3mA bis 115mA
Drehregler zur Helligkeitseinstellung
Länge - 230mm
Breite - 7mm
Höhe - 3mm
Abstand der LEDs - 30mm
Ideal für die Spurgrößen - N / TT / H0
In 7 Bereichen Trennmöglichkeiten
Anschlussmöglichkeit eines Pufferkondensators an den Anschlüssen + und -
Ihr Trafo, Radschleiferkontakt, Decoderausang oder stromführende Kupplung wird an dem Eingang des Brückengleichrichters gelötet. Das ist das große schwarze Bauteil am Beleuchtungsanfang. Der Eingang ist mit den zwei Wellen ~ ~ gekennzeichnet. Die Polarität ist hier nicht relevant.
Helligkeitseinstellung über den kleinen Drehregler mit einem Uhrmacherschraubendreher. Endanschlag beachten und vorsichtig drehen! Im Uhrzeigersinn wird es heller, entgegen des Uhrzeigersinns dunkler.
Ein Kondensator kann an die Anschlüsse + und - angeschlossen werden. Wichtig ist es einen Spannungsbereich zu wählen, der Ihrer Eingangsspannung entspricht.
Die Waggonbeleuchtung kann in den freien unbestückten Bereichen zwischen den Pufferkondensatoranschlüssen + - getrennt werden. Die Reststücke können über die Anschlüsse + - z. B. als Hausbeleuchtung weiterverwendet werden.
Der Platinenrand des Produktionsnutzen kann mit einer Flachzange oder den Fingern vorsichtig von den 15 Waggonbeleuchtungen getrennt werden. Die Stellen dafür sind vorperforiert. |
| |
| Daten & Details: |
| Hersteller: | | Schönwitz | | Art.-Nr. | | 50996 | | EAN: | | 4251319509968 | | Spur | | Neutral | | Packungsinhalt | | 15 Stk. | | Abmessung (LxBxH) | | 230 x 9 x 3 mm | | Beleuchtung mit LED | | Ja | | | | Erscheinungsdatum: | | 2018 | | | | Hersteller-Preis: | | 65,99 € |
|
|
| |
