| Lenz Digital Bausteine |
 |
|
|
|
|
|
|

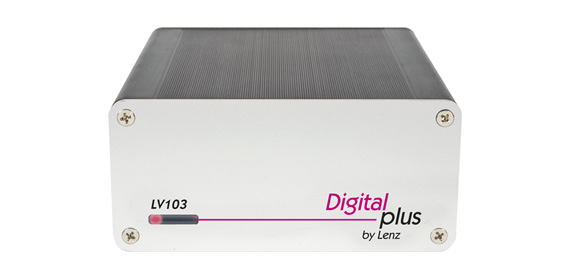

| LV103 Leistungsverstärker |
 |
|
| Digimarc protected |
|
|
|
|
|
|
| |
|
|
| |
| Beschreibung: |
Digital plus Verstärker LV103
Wenn Sie mehr Leistung brauchen.
Auch der Nachfolger des LV102 ist so ausgelegt, dass er den sicherheitstechnischen Voraussetzungen und Bedingungen beim Betrieb der Modellbahn entspricht. Bei Bedarf llassen sich Gleisspannung und Ausgangsstrom individuell den Gegebenheiten anpassen und einstellen, der maximal bereitsgestellte Strom beträgt 5 Ampere. Der LV103
- ist für den RailCom-Betrieb vorbereitet
- verfügt über einen integrierten globalen RailCom Detektor
Technische Daten:
Spannungsversorgung (Eingangsspannung): mit Wechselspannung: min. 14 Volt, max. 19 Volt, mit reiner Gleichspannung: min: 14 Volt, max. 24 Volt
Es ist sinnvoll, eine Eingangsspannung zu wählen, die bei Versorgung mit Gleichspannung etwa 2 V höher, bei Versorgung mit Wechselspannung etwa gleich groß oder etwas kleiner ist als die eingestellte Ausgangsspannung (Spannung am Gleis). Dies vermeidet unnötige Verlustwärme im Gerät, die zu verfrühter thermischer Abschaltung führen kann.
Ausgangsspannung (Spannung am Gleis): Die Spannung am Gleis ist einstellbar zwischen 11 V und 22 V in Schritten von 0,5 V. Unter Belastung kann diese Spannung je nach verwendetem Trafo niedriger sein. Ab Werk ist eine Ausgangsspannung von 16 V eingestellt.
Ausgangsstrom: Je nach verwendetem Transformator, dessen Spannung und der eingestellten Gleisspannung ist der Dauerstrom, den der Verstärker der LZV200 liefern kann, unterschiedlich. Beispiel: Bei Trafo TR150 und Einstellung der Gleisspannung auf 16 V beträgt der Dauerstrom 4,3 A.
Überlastschutz Thermischer Überlastschutz: Die Überstromabschaltung erfolgt nach ca. 200 ms bei dauerhaftem Überstrom (z.B. Kurzschluss).
RailCom Detektor: Der LV103 ist mit einem globalen RailCom-Detektor ausgerüstet. Dieser Detektor empfängt Daten, die von Decodern im Kanal 2 der RailCom-Packets gesendet werden. Diese Daten werden über die C,D,E-Leitungen an die Zentrale LZV200 weitergeleitet.
Gehäuse Aluminium |
| |
| Daten & Details: |
| Hersteller: | | Lenz | | Art.-Nr. | | 22103 | | EAN: | | 4044955004405 | | Spur | | Neutral | | Abmessung (LxBxH) | | 120 x 55 x 120 mm | | | | Erscheinungsdatum: | | Q2/2019 | | | | Hersteller-Preis: | | 199,00 € |
|
|
| |
