| ESU Digital Bausteine |
 |
|
|
|
|
|
|

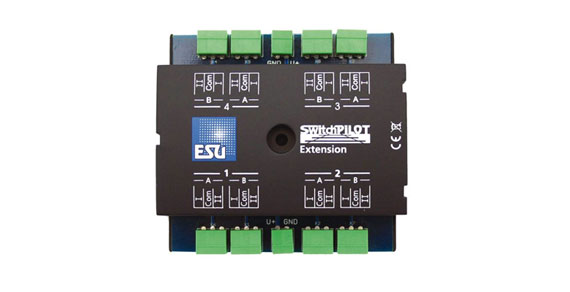

| SwitchPilot Extension |
 |
|
| Digimarc protected |
|
|
|
|
|
|
| |
|
|
| |
| Beschreibung: |
SwitchPilot Extension, 4 x Relaisausgang, Erweiterung für SwitchPilot
Das SwitchPilot Extension Modul funktioniert nur in Verbindung mit einem SwitchPilot. Seitlich angesteckt wird es direkt vom SwitchPilot mit Strom versorgt. Es beinhaltet insgesamt 4 Doppel-Relais (je 2 x UM), von denen jedes fix einem Transistor-Ausgangspaars des SwitchPilot zugeordnet ist. Die Stellung des jeweiligen Relais hängt direkt vom Schaltzustand dieses Ausgangspaars ab.
Mit Hilfe des Relais können entweder Verbraucher galvanisch vom restlichen Schienenkreis getrennt geschaltet werden (Funktion analog zu k84) oder ein motorischer Weichenantrieb umgepolt werden.
Da jedes Relais mit bis zu 1.5A Dauerstrom belastbar ist, können mit seiner Hilfe nicht nur Weichenherzstücke polarisiert werden, sondern auch Blockstrecken signalabhängig mit Spannung versorgt oder motorische Antriebe wie (Wasser)pumpen geschaltet werden.
Besonders trickreich ist die Möglichkeit zur Ansteuerung motorischer Weichenantriebe: Die hierzu nötige Motorumpolung beherrscht das SwitchPilot Extension Modul selbstverständlich ebenso. |
| |
| Daten & Details: |
| Hersteller: | | ESU | | Art.-Nr. | | 51801 | | EAN: | | 4044645518014 | | Spur | | Neutral | | Stromsystem | | Alle | | Anschlüsse | | 4 Doppelrelais, je 2 x UM | | Abmessung (LxBxH) | | 86 x 86 x 25 mm | | | | Erscheinungsdatum: | | 9 /2007 | | | | Hersteller-Preis: | | 36,95 € |
|
|
|
|
| |
|
|
| |
