| ESU Digital Bausteine |
|
|
|
|
|
|
|

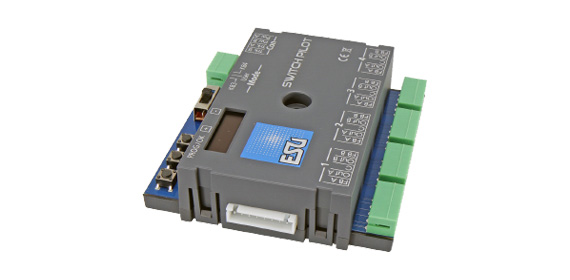

| SwitchPilot 3, 4-fach |
 |
|
| Digimarc protected |
|
|
|
|
|
|
| |
|
|
| |
| Beschreibung: |
SwitchPilot 3, 4-fach Magnetartikeldecoder, DCC/MM, OLED, mit RC-Feedback, updatefähig
SwitchPilot 3 Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder andere stationäre Verbraucher schalten. Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern.
Betriebsarten
Der SwitchPilot 3 ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden.
Funktionsweise
Der SwitchPilot 3 kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 8 Transistorausgänge, welche in den 4 Aus-gangspaaren 1 bis 4 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB) und kann individuell für den gewünschten Anwendungsfall konfiguriert werden: Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Dass der Ausgang automatisch wieder abschaltet, sobald die im Decoder hinterlegte Zeit abgelaufen ist, verhin-dert ein Durchbrennen von Magnetartikelantrieben. Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupp-lungsgleise. Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter. Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder gestoppt. Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für Glühlam-pen-Simulation). Mit dem Betriebsarten-Schalter des SwitchPilot 3 können Sie blitzschnell alle Ausgangspaare gemeinsam in die Betriebsart „k83“ beziehungsweise „k84“ umschalten, unabhängig wie diese konfiguriert sind.
Rückmeldung
Da der SwitchPilot 3 RailCom®-fähig ist, können alle Einstellungen auf Wunsch direkt im eingebauten Zustand ausgelesen und verändert werden. In Verbindung mit einer ECoS als idealer „Partnerin“ kann der SwitchPilot 3 bei entsprechend vorbereiteten Weichenantrieben die tatsächliche Weichenstellung erfassen und anzeigen. Endlich haben Sie die Gewissheit, dass Ihre Weiche korrekt geschaltet hat!
Einstellen
Der SwitchPilot 3 kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Display sowie den drei Eingabetastern: Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden. Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden. |
| |
| Daten & Details: |
| Hersteller: | | ESU | | Art.-Nr. | | 51830 | | EAN: | | 4044645518304 | | Spur | | Neutral | | | | Erscheinungsdatum: | | Q2/2021 | | | | Hersteller-Preis: | | 43,49 € |
|
|
|
|
| |
|
|
| |
|
|
|
|
