| ESU Digital Bausteine |
 |
|
|
|
|
|
|
| SwitchPilot Servo |
 |
|
| Digimarc protected |
| * Auslauf-Modell / nicht mehr im Katalog |
|
|
|
|
|
|
| |
| Beschreibung: |

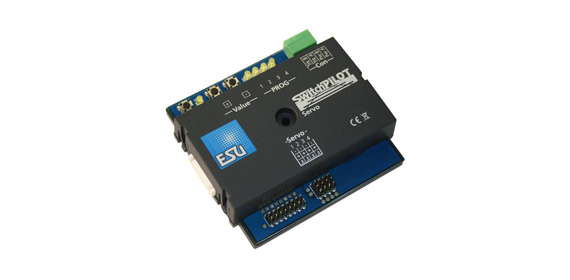

SwitchPilot Servo (ehem. 51802)
Der SwitchPilot Servo ersetzt den 51802 und ist der Spezialist unter den Funktionsdecodern: Er wurde eigens zur Ansteuerung von bis zu vier RC-Servoantrieben entwickelt. Dabei kann der SwitchPilot Servo diese Antriebe so präzise ansteuern, dass damit neben der Ansteuerung von Weichen auch jegliche anderen, langsamen Bewegungsabläufe gesteuert werden können.
Der SwitchPilot Servo kann unter DCC oder Motorola® eingesetzt werden und kann dank seiner drei eingebauten Tasten supereinfach programmiert werden. Bringen Sie endlich Bewegung auf Ihre Anlage!
Betriebsarten
Der SwitchPilot kann unter DCC und Motorola® verwendet werden. Er verhält sich kompatibel zur DCC-Norm und wird mit Weichenkommandos angesprochen. Im Betrieb unter Motorola® sind die Weichen 01 – 508 möglich. Die Erkennung der Betriebsart erfolgt vollautomatisch.
Funktionsweise
Der SwitchPilot kann entweder direkt von der Digitalzentrale oder separat von einem Gleich- oder Wechselspannungstrafo versorgt werden. An seine vier Servoausgänge können handelsübliche RC-Servos oder der ESU Servoantrieb direkt angeschlossen werden. Für jedes Servo können neben der Stellgeschwindigkeit auch die beiden Endlagen individuell vorgegeben werden. Damit sind unabhängig von Gleissystem und Spurweite besonders vorbildgetreue, langsame und kraftvolle Weichenantriebe realisierbar. Sie können den SwitchPilot Servo auch für Ihre Formsignale oder Bahnübergänge einsetzen. Auch das automatische Öffnen von Türen am Lokschuppen muss nun kein Traum mehr bleiben.
Analogbetrieb
Der SwitchPilot Servo wäre kein ESU-Produkt, wenn er nicht noch mehr bieten würde: Der Betrieb ist auch ganz ohne Digitalzentrale möglich! Hierzu sind 8 Tastereingänge vorhanden, mit deren Hilfe die Servos mit konventionellen Tastern geschaltet werden können. Auf diese Weise können auch "klassische" Analogbahner von den Vorteilen des Servo-Weichenantriebs profitieren.
Servoausgänge
4 Servoausgänge für RC-Servos (Graupner® JR® oder Futaba® kompatibel), 1,0ms bis 2,0mS Impulsdauer, positiv.
Drehgeschwindigkeit und Endlagen jeweils separat einstellbar.
Railcom®
RailCom® Rückmeldung zum Auslesen der Werte auf dem Hauptgleis. |
| |
| Daten & Details: |
| Hersteller: | | ESU | | Art.-Nr. | | 51822 | | EAN: | | 4044645518229 | | Spur | | Neutral | | Stromsystem | | Alle | | Abmessung (LxBxH) | | 86 x 86 x 25 mm | | Anschlüsse | | 4 Servos | | Anschlüsse | | 8 Transistorausgänge, je mit 1,5 (2,0A) Belastbar in 4 Doppelgruppen angeordnet.Ausgänge gegen Kurzschluss und Überlast geschützt.Schaltdauer jedes Ausgangs von 0,1s bis 1,0 s oder Dauerbetrieb einstellbar. Optional Blinklichtbetrieb | | Datenformate | | Motorola® mit bis zu 127 Adressen. K83 kompatibel. | | Datenformate | | NMRA/DCC „Accessory Decoder“ kompatibel. | | Rückmeldung | | RailCom Rückmeldung zum Auslesen der Werte auf dem Hauptgleis. | | | | Erscheinungsdatum: | | 07/2020 | | | | Hersteller-Preis: | | 32,99 € |
|
|
|
|
| |
|
|
| |
