| Schönwitz H0 Car System Zubehör |
 |
|
|
|
|
|
|
|
|
| Spannungswandler |
 |
|
| Digimarc protected |
|
|
|
|
|
|
| |
|
|
| |
| Beschreibung: |

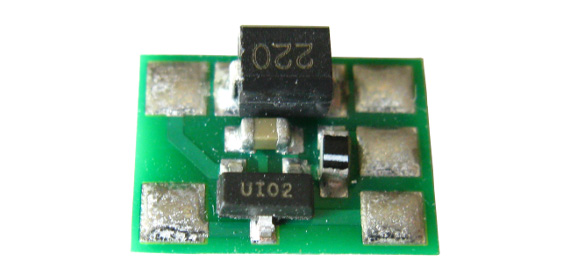

CSB-1 LED Spannungswandler Treiber PR4401 Car System Beleuchtung Einzelplatine.
Um LEDs zu betreiben, ist eine Spannung von ca. 2V nötig, bei weißen und blauen LEDs sogar ca. 3V.
Dieses Modul ermöglicht den Betrieb von LEDs, an nur einer oder zwei Akkuzellen in einem Bereich von 0,9V bis 2,6V.
Bitte beachten Sie, dass der Spannungseingang 1,2V anders als der 2,4V Eingang nicht verpolungssicher ist.
Wir empfehlen für einen störungsfreien Betrieb max. 4 LEDs am Ausgang. Mehr sind je nach Schaltungsart und LED möglich.
Sie haben die Möglichkeit am Wandlerausgang LEDs in Reihe, Parallel- oder in einer Mischschaltung wie z.B. zwei rote LEDs in Reihe // zu zwei weißen LEDs in Reihe zu betreiben. In einer Reihenschaltung ist es nicht empfehlenswert LEDs unterschiedlicher Farben zu mischen.
Technische Daten
Einzelplatine ohne Anschlusskabel
Ausgangsstrom: ca. 12 mA
IC Typ: PR4401 Prema LED Treiber
Abmessungen Platine (L x B x H): 10 x 7,5 x 3,5 mm
Spannungseingang ROT: ab 0,9 V bis 1,9 V
Spannungseingang LILA: ab 1,6 V bis 2,6 V |
| |
| Daten & Details: |
| Hersteller: | | Schönwitz | | Art.-Nr. | | 50183 | | EAN: | | 4251319501832 | | Spur | | H0 1:87 | | Ausgangsstrom | | 12 mA | | Abmessung (LxBxH) | | 10 x 7,5 x 3,5 mm | | | | | Hersteller-Preis: | | 4,49 € |
|
|
|
|
| |
|
|
| |
