| Beschreibung: |

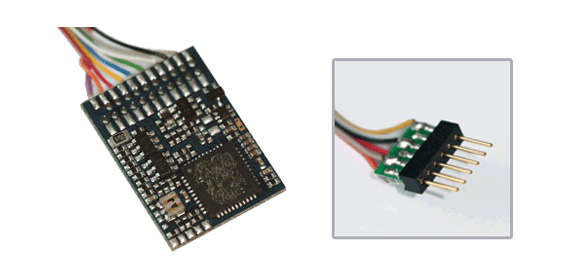

LokPilot V4.0, Multiprotokoll MM/DCC/SX, 6-pol. Stecker NEM651, Kabel
Betriebsarten
Der LokPilot V4.0 DCC benutzt das DCC Protokoll. Er kann mit 14, 28 oder 128 Fahrstufen betrieben oder auf analogen Gleichstromanlagen eingesetzt werden. Sie können entweder
zweistellige bzw. dreistellige (1-127) oder vierstellige (1-9999) Adressen verwenden oder eine Traktionsadresse vergeben (consist address). Alle gängigen DCC-Bremssysteme wie Lenz LG100, aber auch die neuen Lenz ABC Bremsmodule mit asymmetrischem DCC-Signal werden ebenso beherzigt wie das Bremsen im Gleichstromabschnitt mit umgekehrter Polarität (Brake on DC) . Der Decoder beherrscht die Berechnung eines konstanten Bremswegs, damit Ihre Loks unabhängig von der Geschwindigkeit korrekt vor dem roten Signal stehen bleiben. Zwischen den Betriebsarten kann der Decoder vollautomatisch während des Betriebs wechseln.
Motorsteuerung
Der LokPilot V4.0 DCC ist mit Lastregelung der abermals verbesserten, 5. Generation ausgestattet.
Hierbei kann die Regelfrequenz bei einer Basisfrequenz von 40 kHz adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Der 10 Bit A/D-Wandler lässt Ihre Loks superlangsam auf der Anlage kriechen. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird. Die Lastregelung kommt bestens zurecht mit allen üblichen Motoren, egal ob von ROCO®, Fleischmann®, Brawa®, Mehano®, Bemo®, Märklin®, Faulhaber® oder Maxon®. Allstrommotoren können Sie weiterverwenden, sofern Sie die Feldwicklung durch einen HAMO-Magneten ersetzen. 1.1A Dauerstrom sind für die oben genannten Motoren mehr als ausreichend und bieten genügend Kraftreserven auch für lange Ganzzüge. SoftDrive® Sinusmotoren, wie Sie in vielen Märklin® Modellen verwendet werden, können ebenfalls vom LokPilot V4.0 DCC Decoder angesteuert werden. Dank neuem seriellen Kommunikationsprotokoll klappt dies nun auch mit Trix®-Loks.
Analogbetrieb
Der LokPilot 4.0 DCC Decoder kann auf Gleichstrombahnen eingesetzt werden.
Funktionen Der LokPilot V4.0 DCC Decoder besitzt vier Funktionsausgänge mit je 250mA Dauerstrom, die sich alle individuell mit einer Funktion belegen lassen. Daneben sind zwei unverstärkte Ausgänge vorhanden, die in Verbindung mit passenden Adapterplatinen (z.B. ESU 51968) ebenfalls für die Steuerung von Licht- und Sonderfunktionen benutzt werden können. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Selbstverständlich beherrscht der Decoder das automatische An- und Abdücken beim Entkuppeln für Roco®, Krois® und Telex®-Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus“ sorgt für korrekt Lichteffekte beim Einsatz von LEDs.
Betriebssicherheit
An den LokPilot V4.0 DCC können Sie auf Wunsch ein Powerpack anschließen (ESU 54670, siehe Seite 62). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund
verschmutzter Schienen die Stromaufnahme nicht optimal ist.
RailComPlus®
Mit RailComPlus® melden sich fortan Ihre Lok an geeigneten Digitalzentralen blitzschnell automatisch an und erhalten bei Bedarf eine neue Adresse. Kein Programmieren mehr!
Schutz Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt.
Zukunft eingebaut
LokPilot Decoder sind firmwareupdate-fähig. Dazu benötigen Sie nur den
ESU LokProgrammer und einen PC. |
|  |
| Daten & Details: |
| Hersteller: | | ESU | | Art.-Nr. | | 54612 | | EAN: | | 4044645546123 | | Spur | | H0 1:87 | | Digital-Decoder | | DCC & MM & SX | | Schnittstelle: | | Elektrische Schnittstelle für Triebfahrzeuge nach NEM 651 mit Steckvorrichtung | | DCC-Fahrstufen | | 14,28,128 | | Motorausgang | | 1100 mA | | Funktionsausgänge | | 4 | | Belastung Funktionsausgang | | 250 mA | | Lichtausgänge | | programmierbare Effekte | | Lichtausgänge | | dimmbar | | Kurzschluss-Schutz | | Ja | | Abmessung (LxBxH) | | 21,4 x 15,5 x 5,5 mm | | | | | Hersteller-Preis: | | 36,40 € |
|
|
